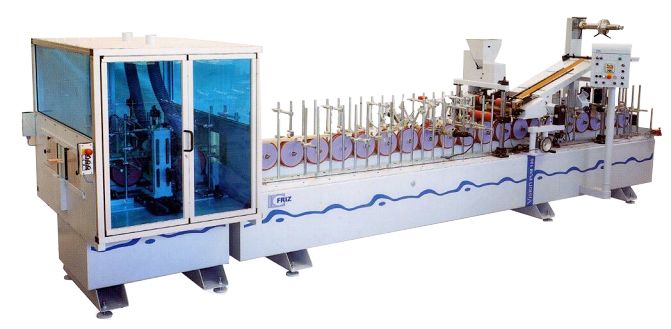

FRIZ модель PUM 100/30/WH/RS Vision Optimat

FRIZ станок для окутывания планок, профилей и т.п. в проходном режиме.

·    Запчасти для линий окутывания профильного погонажа FRIZ

·    Услуги по ремонту линий окутывания профильного погонажа FRIZ

·    Аспирационные системы для мебельных производств

·    Пусконаладочные работы и установка линий окутывания профильного погонажа FRIZ

·    Клей расплав для линий окутывания профильного погонажа FRIZ

Материал-основа:

  • Массивная древесина
  • МДФ
  • ДСтП
  • другие древесные материалы, пригодные для окутывания

Облицовочные материалы:

  • Полосовой шпон толщиной макс. 0,7 мм
  • Рулонный шпон толщиной макс. 0,4 мм, шлифованный, дублированный
  • Влажность шпона мин. 8 - 10%
  • Декоративные бумаги от 50 г/м2, с рулона
  • Материалы должны быть пригодны для окутывания

Клеи:

Этиленвинилацетатные клеи-расплавы

Нанесение клея

клеенаносящим валиком

Температуры обработки:

Начальная температура профиля мин. 18°С. Необходимо учитывать условия хранения и переработки в соответствии с требованиями производителей клеёв.

Указание: При использовании нагревательной плиты HSC 130 (опция 3120) может обрабатываться ламинат CPL 0,3 мм. из рулона.

Технические характеристики:

Ширина заготовки мин/макс

10 - 300 мм

Толщина заготовки мин/макс.

6 - 90 мм

Длина заготовки мин.

800 мм

Ширина облицовочного материала макс.

300 мм

Ширина полосового шпона мин./макс.

50мм / 300 мм

Длина полосового шпона мин./макс.

800 мм / 2250 мм

Диаметр рулона макс.

600 мм

Внутренний диаметр гильзы рулона

76 и 152 мм

Скорость подачи, регулируемая бесступенчато (не является технологической)

6 - 40 м/мин

Рабочая скорость зависит от применяемых материалов и клея

Рабочая высота над полом

1050 мм

Значения подключений

сообщаются дополнительно

Сжатый воздух

6 бар

Длина станка прим.

5300 мм

Ширина станка прим.

1500 мм

Высота станка прим.

2100 мм

Вес станка прим.

2000 кг

Сторона обслуживания

слева

Окраска структурный лак

HOMAG RDS 240 80 05 серый

Рабочее напряжение

400 В / 50 Гц

Фирма оставляет за собой право на внесение технических изменений.

Приведённые выше данные подразумевают, что используются подходящие материалы-основы, окутывающие материалы и клеи.

Указание: Все облицовочные материалы должны быть очищены от грязи и пыли.

Базовый станок GPU

  • с цельной стабильной станиной, подготовленной для установки обрабатывающих агрегатов
  • мотор привода с регулированием по частоте
  • 6 розеток для подключения устройств подогрева профиля
  • электрическая предварительная инсталляция (6 розеток) для устройства подогрева профиля
  • электрическая предварительная инсталляция для щёток

Транспортная система VPS

  • система транспортировки заготовок состоит из 21 вала с 2 съёмными транспортными колёсами шириной 10 мм, вулканизированными силиконовой резиной, диаметр колёс 240 мм
  • транспортные колёса перемещаются по осям для быстрой настройки станка на новый профиль. Каждая ось транспортного колеса снабжена шкалой. Транспортные колёса фиксируются зажимными болтами.
  • транспортные колёса могут монтироваться с обеих сторон привода
  • устройство привода легко снимается, чтобы обеспечить возможность полного окутывания (360 градусов)

Подача заготовок

  • при помощи переставляемых линеек слева и справа на входе станка
  • вертикальные штанги для инструмента слева и справа с направляющими роликами, в зоне входа станка

Щётка для чистки поверхности сверху - для очистки верхней поверхности заготовок.

  • Щётка переставляется по высоте при помощи шпинделя.
  • Рабочая ширина 300 мм
  • Щёточное покрытие: мексиканская фибра
  • Электрическая мощность: 0,12 кВт
  • Диаметр отсасывающего патрубка: 80 мм
  • Объём отсасываемого воздуха: 543 м3/час
  • Скорость воздуха: 30 м/сек

Станция размотки АРЕ

  • размоточный вал, переставляемый в сторону
  • с регулируемым вручную тормозом
  • макс. диаметр рулона 600 мм
  • один комплект универсальных зажимных конусов для внутреннего диаметра гильзы рулона 76 и 152 мм

Агрегат нанесения клея-расплава QUICKMELT KQU

  • малое время разогрева и минимальная тепловая нагрузка на клей-расплав
  • рабочая ширина 300 мм
  • производительность плавления прим. 25 кг/час в зависимости от типа клея
  • отдельно регулируемые нагревательные контуры с цифровой индикацией температуры
  • клеенаносящий валик с приводом от мотора с регулированием по частоте и автоматической регулировкой скорости в соответствии со скоростью подачи
  • дополнительная коррекция скорости клеенаносящего валика при помощи потенциометра
  • приводной валик контрприжима, состоящий из сегментов, изготовленных из термостойкой силиконовой резины, с пневматическим управлением, с пневматической системой быстрого зажима
  • автоматическое регулирование уровня клея
  • задвижка для закрытия клеенаносящего валика при пуске станка
  • программируемый таймер с запасом хода
  • диаметр клеенаносящего валика 60 мм
  • центральная перестановка по высоте при помощи шпинделя
  • Ручная подача полосового шпона
  • для ручной подачи полосового шпона
  • устройство укладки шпона с регулируемыми на ширину шпона направляющими
  • устройство установлено на агрегате нанесения клея



Отделитель шпона, обогреваемый HFA

  • для отделения полос шпона от клеенаносящего валика
  • смонтирован на клеенаносящем агрегате
  • 1 дополнительный клеенаносящий валик для шпона
  • Кашировальный валик WPK
  • вулканизированный клееотталкивающей и термостойкой силиконовой резиной
  • регулировка по высоте при помощи шпинделя

Стандартный комплект окутывающего инструмента UPS

для окутывания профилей, аналогичных профилям группы I в соответствии с чертежом №9-721-07-0001 декоративной бумагой или шпоном с использованием этиленвинилацетатных клеёв-расплавов.

Состоит из:

  • 36 вертикальных штанг для инструмента, полностью оснащённых крестовыми зажимами, крепёжными держателями и окутывающими роликами с жёсткозареплёнными держателями
  • длина зоны окутывание 2.250 мм

Обдувочное сопло с горячим воздухом HGL

  • для реактивации этиленвинилацетатных клеёв-расплавов
  • 2 сопла с горячим воздухом 3 кВт каждое, вкл. съёмные насадки
  • регулируются бесступенчато
  • монтируются в зоне окутывания

Электрооборудование

  • шкаф управления интегрирован в станину
  • пульт управления закреплён отдельно
  • инсталляция по Евронормам EN 60204
  • прокладка кабеля по полу, защитное покрытие обеспечивает Заказчик

Предохранительные и защитные устройства

  • устройство аварийного отключения
  • станки для стран-участниц ЕС со знаком СЕ в соответствии с директивой ЕС по станкам 98/37/EG
  • документация в двух экземплярах (1 экземпляр на бумаге и 1 на компакт-диске)

Для работы только с бумагой:

Номер: 2170 1 штука - Щетки для очистки кромок слева справа

для очистки кромок заготовок.

  • По 1 щётке справа и слева, перестановка по ширине при помощи шпинделя.
  • Щёточное покрытие: мексиканская фибра
  • Электрическая мощность: 2 х 0,12 кВт
  • Диаметр отсасывающих патрубков: 2 х 60 мм
  • Объём отсасываемого воздуха: 2 х 305 м3/час
  • Скорость воздуха: 30 м/сек
  • Потребность в месте на станине: 350 мм

Номер: 2213 1 штука - Устройство предварительного подогрева профиля коротковолновое, 3 Х 1,5 КВТ HIК

для подогрева материала-основы перед нанесением клея обеспечения высококачественного приклеивания.

  • 3 коротковолновых инфракрасных излучателя мощностью 1,5 кВт каждый.
  • Установленная мощность 4,5 кВт
  • Необходимое место на станине 800 мм

Указание: Базовый станок подготовлен для установки максимум 6 инфракрасных излучателей.

Для работы с бумагой и шпоном:

Номер: 4112 1 х слева - Устройство увлажнения шпона паром UPB 200

для повышения гибкости шпона в критической зоне перегиба перед окутыванием. Сосотоит из двухраспылительных сопел, генератора пара и управления с электро-магнитным клапаном.

  • Ширина нанесения каждого распылительного сопла: макс. 20 мм
  • Поплавковая камера 3 литра воды
  • Объём парового котла 6,5 литров
  • Установленная мощность 4,4 кВт
  • Рабочее давление 3,5 - 4 бар
  • Производительность по насыщенному пару 5,7 кг/ч

Номер: 5221 1 штука - Агрегат снятия свесов с ощупыванием, 2 Х 0,55 кВт

  • Для обрезки свесов шпона или ламината снизу.
  • С 1 устройством ощупывания на каждый мотор.
  • По 1 стойке слева или справа с мотором 0,55 кВт, 12000 об/мин., поворотным, копир регулируемый.
  • Агрегаты обрезки регулируются вручную отдельно на каждой стороне.
  • Каждый мотор с 1 инструментом.
  • С электронным преобразователем частоты с функцией торможения мотора и с шумозащитным кожухом. При открытом кожухе подача отключается через 1 минуту. Моторы предохраняются при помощи выключателя в виде ключа для проведения настройки и обслуживания.
  • Включая блокировку кожуха, блокировка электро-пневматическая.
  • Занимаемое на станине место 1000 мм
  • Мощность 2 х 0,55 кВт
  • Диаметр отсасывающего патрубка 2 х 80 мм
  • Расход воздуха 2 х 540 м3/ч
  • Только в сочетании с удлинением станины № 0014

Номер: 0014 1 штука - Удлинение станины на 1 метр для Optimat PUM

Для базового станка. Состоит из:

  • базовая станина
  • устройство транспортировки заготовок с 4 валами с 2 транспортными колёсами шириной 10 мм каждый
  • сегменты слева и справа, оснащённые штангами для заготовок, а также необходимыми направляющими роликами
  • Длина 1000 мм
  • Оба удлинения в зоне окутывания

За  дополнительной информацией и опциями обратитесь к нашему менеджеру
